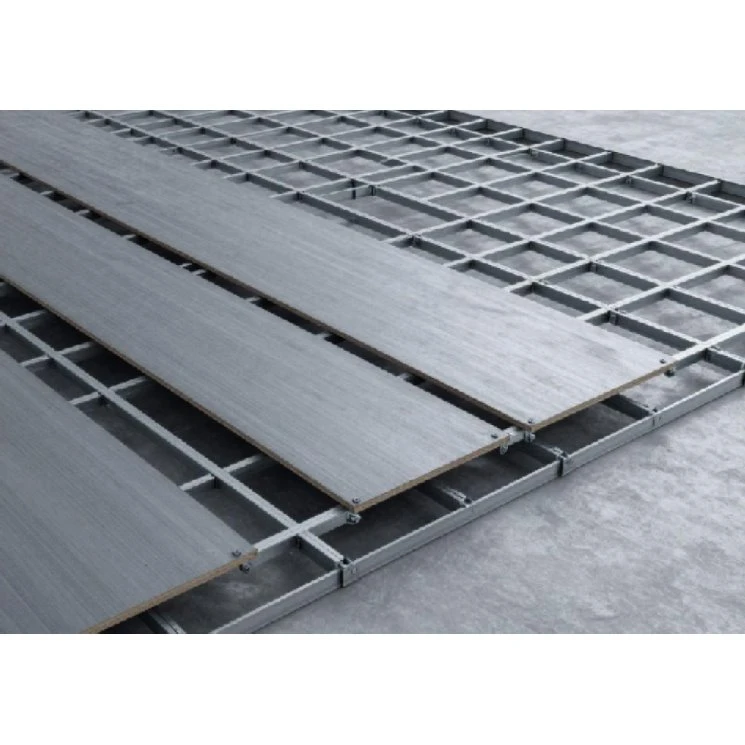

د درنو تجهیزاتو لوړ پوړ سیسټم
د Fineco Global لخوا انجینر شوی، د درنو تجهیزاتو پورته شوي پوړ سیسټم د درنو صنعتي ماشینونو، لوړ-کثافت سرور ریکونو، او مهم بریښنایی بندونو لپاره ساختماني مالتړ چمتو کوي. د داسې چاپیریال لپاره جوړ شوی چیرې چې د معیاري دفتر-د درجې لاسرسي پوړونه ناکام وي، دا سیسټم د لوړ-قوت ویلډ شوي فولادو تختو یا سیمنټو-د فولادو ډک پینلونه د درنو-ګاج پیډسټالونو او د بولټ وړ سټینګرونو سره یوځای کاروي.
کلیدي ځانګړتیاوې
د لوړ متمرکز بار ظرفیت:د 10 kN څخه تر 25 kN پورې پوائنټ بارونه د دایمي جوړښتي خرابۍ پرته ملاتړ کوي.
د سخت بولټ ایبل سټینګ گرډ:د M6 بولډ سټینګ کنکشن پیډسټالونه او پینلونه په یو متحد میټرکس کې بندوي، د متحرک بارونو الندې د اړخ ډریف او پینل راکینګ له مینځه وړي.
ټول-د فولادو ویلډډ ساختمان:د ژورو-نقش شوي سړې-رول شوي فولادو شیټونو څخه جوړ شوی، مقاومت-د اعظمي تورسیال سختۍ او اغیزې مقاومت لپاره ویلډ شوی.
دقیق لوړوالی سمون:د دروند - د وسپنې د پیډسټال ډډونه د بشپړ شوي پوړ لوړوالی (FFH) ته اجازه ورکوي چې له 300 mm څخه تر 1,500 mm پورې د ځان- تالاشۍ مغز سره تنظیم کړي.
د سیسټم جوړښت
پای پرت:لوړ-د فشار لامینټ (HPL) / کنډکټیو وینیل / بېر سټیل
اصلي پینل:د سیمنټو- ډک د فولادو تخته / د جامد ویلډډ سټیل پین مجلس
څنډه ټرم:چلونکي PVC څنډه ګاسکټ (د رګونو او اکوسټیک کمپن کموي)
زیربنا:دروند-ګاج بولډ شوي فولادو سټینګرز (C-پروفایل / ټیوبلر)
د پیډسټال ملاتړ:د جامد فولادو سر، M24/M30 تار شوی راډ، بیس پلیټ (100x100x4mm)
د فرعي پوړ لنگر:د میخانیکي توسعې لنگرونه / ساختماني Epoxy بانډنګ
تخنیکي مشخصات
|
مشخصات |
جزیات |
|
د پینل مواد |
سړه-رول شوي کاربن فولاد (SPCC) پورتنۍ او ښکته شیټونه |
|
اصلي مواد |
د کم وزن ساختماني سیمنټ یا درانه- د داخلي فولادو سټیفنر |
|
معیاري ابعاد |
600 mm x 600 mm x 35 mm تر 45 mm پورې |
|
متمرکز بار |
له 10 kN څخه تر 25 kN پورې (د CISCA / EN 12825 لخوا ازمول شوی) |
|
رولینګ بار |
له 4,000 N څخه تر 6,800 N پورې (د 10,000 متحرک دورې سره ازموینه شوې) |
|
حتمي ناکامي بار |
Exceeds 3x Design Load (Safety Factor >= 3.0) |
|
د سیسټم وزن |
45 kg/m2 څخه تر 75 kg/m2 (د پینل ډول او FFH پورې اړه لري) |
|
د پوړ لوړوالی پای |
300 mm - 1,500 mm (د غوښتنې په صورت کې د تخصیص وړ) |
|
د سطحې مقاومت |
1.0x10^6 - 1.0x10^9 Ohms (ESD موافق) |
د زلزلې فعالیت
د Fineco سیسټم د سیسمیک زون 4 مطابقت لرونکی بریسینګ سره مدغم کوي ترڅو د فعالیت په لوړو برخو کې ساختماني مقاومت ډاډمن کړي.
د اړخيز ځواک مقاومت:ډیګونل سیسمیک بریسینګ سټرټس په ساختماني وقفو کې پیډسټالونه یو بل سره وتړي ، د شایر شییر بارونه مستقیم د کانکریټ فرعي پوړ ته لیږدوي.
ضد - د بې ځایه کیدو ګازکیټونه:د پریمیټ ګاسکیټونو تالاشۍ د زلزلې زلزلې په جریان کې د تختو د سټینګ گرډ څخه د پورته کیدو مخه نیسي.
د فشار کمول:تر 0.5g پورې د افقی سرعت ځواک سره د جوړښتي ناکامۍ یا د نصب شوي تجهیزاتو دایمي بې ځایه کیدو پرته ازمول شوي.
عادي غوښتنلیکونه
Hyperscale & Colocation Data Center:د څو ریک تړلو، د بیټرۍ انرژي ذخیره کولو سیسټمونو (BESS) او د کمپیوټر خونې هوا سمبالونکي (CRAH) واحدونو ملاتړ کوي.
د صنعتي کنټرول او SCADA خونې:د هستوګنې آپریټر کنسولونه، د PLC کابینې، او د نه وقفې وړ بریښنا رسولو (UPS) بانکونه.
د سیمی کنډکټر پاکولو خونه او فاب نباتات:د لیتوګرافي مالتړ تجهیزاتو او کیمیاوي تحویلي سکیډونو څخه د سخت ذرات کنټرول سره د لوړې نقطې- بار اداره کول.
د بریښنا تولید او سب سټیشن اسانتیاوې:د دروند سویچ ګیر، د محافظت ریلي تختو، او د لوړ ولتاژ توزیع بورډونو ملاتړ کول.
نصب او تنظیم کول
د فرعي پوړ چمتو کول:د فلیټ کانکریټ فرعي پوړونو ته اړتیا لري چې د دوړو ضد سطحه سختونکي او لیزر- په سطحه بیس لاین گرډ لاینونو سره درملنه کیږي.
د پیډسټال نصب کول:د M8 x 60 mm پراخیدونکي لنگر یا ساختماني epoxy رال په کارولو سره فرعي پوړ ته لنگر شوی.
دودیز کټ آوټ:د فابریکې-ماشین یا دندې-سایټ کټ کیبل گرومیټونه، برش پینلونه، او د یوټیلټي ډراپ آوټ د ساختماني بار محدودیتونو سره موافقت پرته یوځای شوي.
د چوکاټ چوکاټ:درانه- ګیج پریمیټ چینل ټرم په دیوالونو، دروازو، او تجهیزاتو خندقونو کې پاک لیږد یقیني کوي.
معیارونه او کیفیت
د تولید پروسې او ازموینې پروتوکولونه په کلکه د نړیوالو ساختماني معیارونو سره سمون لري:
CISCA:د متمرکز، رولینګ، او د وروستي بار فعالیت لپاره ازمول شوی.
EN 12825:د پورته شوي لاسرسي پوړ فعالیت درجې لاندې طبقه بندي شوي (د 4 ټولګي څخه تر 6 ټولګي).
ASTM E84:د سطحې سوځیدنې ځانګړتیاوې (د شعاع د خپریدو شاخص <25، د لوګي پراختیا شاخص <50).
ISO 9001 / ISO 14001:د تولید تصدیق شوي تاسیسات ډاډ ترلاسه کوي چې د بسته- څخه تر{1}} د جمع یا منفي 0.15 ملي میتر دننه د ابعادي زغم کنټرول تضمینوي.
د محصولاتو توضیحات
د کور د تولید په لیکو کې -:اتوماتیک څو- سټیشن سټمپینګ پریس، روبوټیک CO2 مقاومت ویلډینګ حجرې، او د اتوماتیک الکترو سټیټیک پوډر کوټینګ لاینونه.
د ککړتیا ساتنه:د فولادو اجزا د کمولو، زنک فاسفیت کولو، او ترموسیټینګ epoxy پاؤډر پوښ (لږترلږه 60 مایکرون ضخامت) څخه تیریږي ترڅو د ګالوانیک زنګ سره مقاومت وکړي.
د بستې ازموینې او تعقیب وړتیا:د تصادفي ویجاړونکي بار ازموینه زموږ په کور کې د ازموینې لابراتوار کې د 500 پینلونو په هر تولید کې ترسره کیږي. (د کښته کولو وړ دریم-د ګوند CISCA/EN12825 ازموینې راپورونه او د بست کیفیت سندونه د پروژې په رسمي پوښتنو کې شتون لري).
د انجینرۍ ملاتړ:د CAD/BIM ترتیب ډراینګ نسل، د بار محاسبه اعتبار، او د زلزلې انجینري محاسبې د پروژې سپارلو کڅوړو لپاره چمتو شوي.
په مکرر ډول پوښتل شوي پوښتنې
پوښتنه: سیسټم څنګه د درنو رولینګ بارونو لاندې د پینل انعطاف مخه نیسي؟
الف: د فینکو سیسټمونه درانه-ګاج (لږترلږه 1.5 ملي میتر ضخامت) د ویلډډ فولادو پین اسمبلیونه کاروي چې د داخلي سختو ریبونو او لوړ-کثافت ساختماني سیمنټو کور سره پیاوړي شوي. د بولټ ایبل سټینګرونو سره یوځای شوی، فرعي جوړښت لږ تر لږه په څلورو نږدې پیډسټالونو کې متحرک رولینګ وزن توزیع کوي، د اعظمي درجې شوي بارونو لاندې عمودی انعطاف له 1.5 mm څخه کم ته محدودوي.
پوښتنه: د ساختماني ثبات له لاسه ورکولو پرته د ترلاسه شوي فرش لوړوالی (FFH) څومره دی؟
A: معیاري پیډسټالونه تر 1,500 ملي میتر پورې لوړوالی ملاتړ کوي. د FFH لپاره چې له 1,000 ملي میتر څخه ډیر وي، موږ د درنو-ډیټ پیډسټال ډډونه (M30 قطر) او درانه-ګاج C-چینل سټینګرونه یا ډیګونال H-برینګ سیسټمونه سره یوځای کوو ترڅو د زلزلې بار لاندې د بکر کولو مخه ونیسي او د غاړې سختۍ وساتي.
پوښتنه: ایا دا پورته شوی پوړ سیسټم کولی شي د موجوده لاندې{0}} پوړ HVAC او کیبل مدیریت ترتیبونو سره مدغم شي؟
الف: هو. ماډلر 600x600 mm گرډ د جامد پینلونو بشپړ تبادلې ته اجازه ورکوي، سوراخ شوي هوا فلو پینلونه (تر 55٪ خلاص ساحه)، او کیبل ګرومیټ پینل. په چوکاټونو کې د ګمرک یوټیلټي ډراپ- د ځانګړو تجهیزاتو د پښو نښو سره سمون لپاره انجینر کیدی شي.
پوښتنه: د لوړ رطوبت فرعي پوړونو لپاره کوم د زنګون مقاومت اقدامات پلي کیږي؟
الف: د فولادو ټول ساختماني اجزاوې-پشمول د پیډسټالونو، تارونو او تختو پینونه-د څو-مرحلې کیمیاوي درملنې څخه تیریږي او وروسته د الیکټروسټاټیک ډول پلي شوي epoxy پاؤډر کوټ څخه تیریږي. دا کوټینګ د مالګې سپرې د زنګ وهلو ازموینې (ASTM B117) له 1,000 ساعتونو څخه ډیر پرته له سره زنګ رامینځته کوي.
پوښتنه: د پروژې سپارلو لپاره کوم اسناد او د ازموینې راپورونه چمتو شوي؟
ځواب: موږ د بشپړ تخنیکي اسنادو کڅوړې چمتو کوو، پشمول د ISO 9001 کیفیت سندونه، د خپلواکې دریمې ډلې CISCA/EN 12825 بار ازموینې راپورونه، د موادو خوندیتوب ډیټا شیټونه (MSDS)، د CAD دوکان انځورونه، او د پروژې- ځانګړي زلزلې حساب لیکونه.
